溝ピッチズレ±0.3µm以下の高精度V溝加工

ダイヤモンドブレードを用いて高精度V溝加工を行います。
ブレードのツルーイングを自社で行うことで高精度な加工を可能としています。
多品種小ロットから大量生産までお客様の多様なニーズにお応えいたします。 ※外周刃用ブレードのツルーイングも承っております。

ピッチズレ・形状の測定はレーザーヘテロダイン変位計使用

1.V溝間のピッチを測定
2.ファイバ仮想円中心からY軸方向(上下方向)のズレを測定
3.V溝の角度を測定
4.V溝の高さを測定

ワークサイズと仕様

最大:φ200mm×t2.0mm

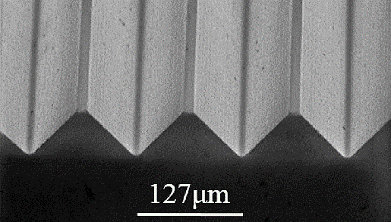

溝ピッチ:127μm、250μm、特殊ピッチ対応可

溝ピッチズレ:±0.3μm以下対応可

V角度:60°~100°

V角度精度:±0.5°

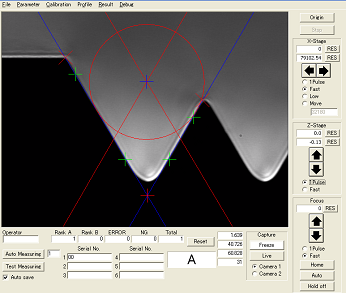

溝ピッチズレ・形状の測定

レーザーヘテロダイン変位計と画像処理を用いて測定

加工素材

テンパックス、パイレックス、石英、ジルコニア、結晶シリコン、HAP
